MTES系列电感式传感器——移动电极滑动定位检测应用
作者：
精奇科技
凸焊/点焊的中频固定式焊机
MTES系列电感式传感器 移动电极滑动定位检测应用
中频固定式点凸焊机，是一种电阻焊设备，它利用先进的中频逆变技术，先将工频交流电整流为直流电，再逆变为中频交流电，最后经过变压器降压和次级整流，输出直流焊接电流。主要应用于批量大、质量要求高、需要自动化生产的场景，尤其是汽车制造业，被广泛应用于汽车车身、底盘等部件的焊接，与焊接机器人配套使用。
其中精密的加压机构，是控制电极精确焊接的核心，加压气缸采用高精度伺服导向结构，保证电极加压时移动顺滑、对准精确，减少径向滑移。
具体应用——移动电极滑动定位检测
具体应用描述

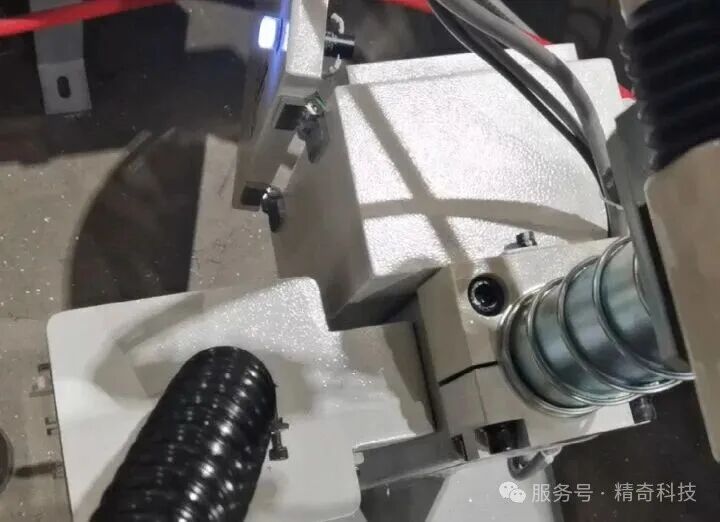

移动电极端，气缸推杆腔体内部，电极滑动定位/限位：
传感器安装在气缸下部滑动推杆的腔体内部，从外部的螺纹孔旋进，外部使用内齿锁螺纹垫片锁紧，直接检测腔体内部，驱动滑动电极的推杆到位情况，以此来对于电极的滑动位置进行精准的定位。
由于该类型焊接设备属于精密焊接，电极的滑动定位必须精准，因此传感器的定位准确度和复杂电气环境中的使用稳定性是不可或缺的性能。
应用难点
现场电气环境复杂，由于是小型化精密设备，设备布线紧密，馈电干扰以及各类电机、变频器干扰密布，要求传感器有较好的EMC特性；
由于是焊接设备，产品距离电极较近，点焊/凸焊过程中会产生较大的电流冲击并伴有瞬时强磁场，因此对于传感器的内部电路有较高的防冲击要求以及要有优秀的ESD特性；
现场环境相对恶劣，油污和焊渣密集，因此对于传感器的防水性能和机械抗性有较高的要求。
特别推荐
MTES系列M8不锈钢外壳标准电感式传感器，齐平式，完全升级的IC芯片，优化的内部抗干扰，抗冲击的电路结构；
拥有优秀的EMC与ESD保护特性，可以在复杂的电磁辐射环境中，以及瞬时高频率的电流冲击下，完全保证传感器的应用稳定性和可靠性；
具有IP67的防护等级，可以完全满足现场的工况环境，其优秀的电气及机械保护特性，极大降低了传感器的故障率，同时也降低了生产成本和日常维护支出。
全系列不锈钢外壳，优秀的机械抗性，保证了现场恶劣环境的更可靠应用，延长了传感器的使用寿命，为客户减少了日常生产成本损耗。
产品推荐：

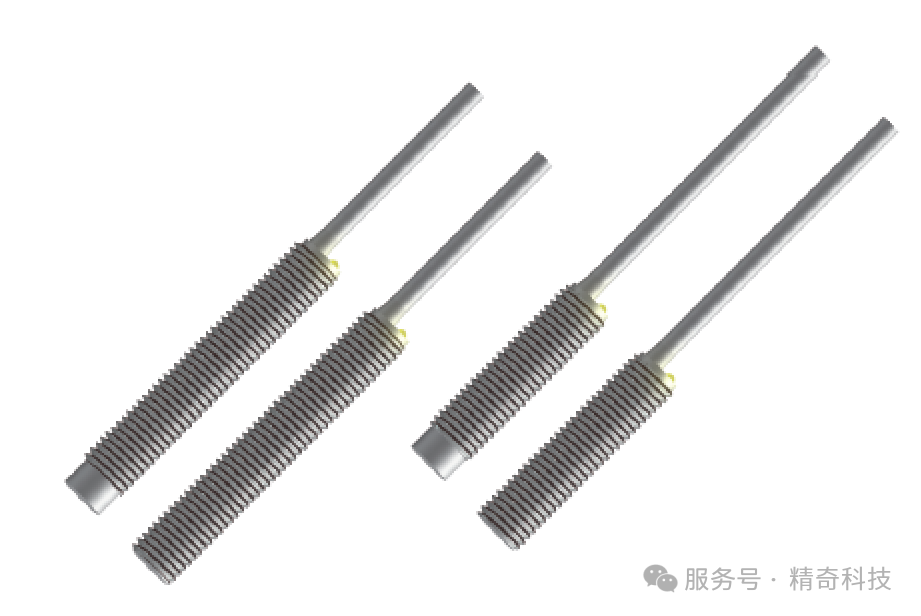

MTES系列标准型M8外壳电感式传感器产品
MTES-E/N… 系列
齐平式：Sn=1.5/2mm
准齐平式：Sn=3mm
非齐平式：Sn=2/4/6mm
产品特点：
完全自主设计的IC芯片
高性价比产品，性能和价格的完美平衡
设计紧凑，多种管壳长度和电气连接方式可选
优秀的EMC和ESD特性
即使在高强度磁场干扰和电流冲击的环境，仍然能实现稳定、可靠的检测
高亮指示灯全视角可视
结构坚固，不锈钢外壳，可承受100G冲击力
防护等级IP67，出色的防水性能
