快速使用指南：精奇MT67ML-PN-IOLM8A模块与西门子PLC
作者：
精奇科技
注：

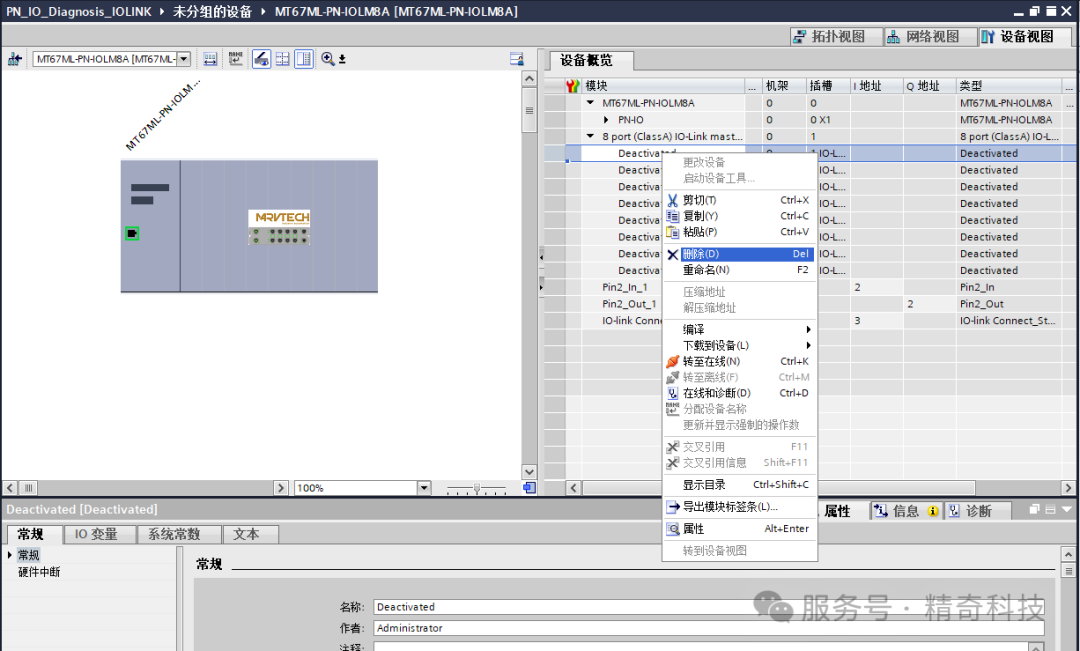

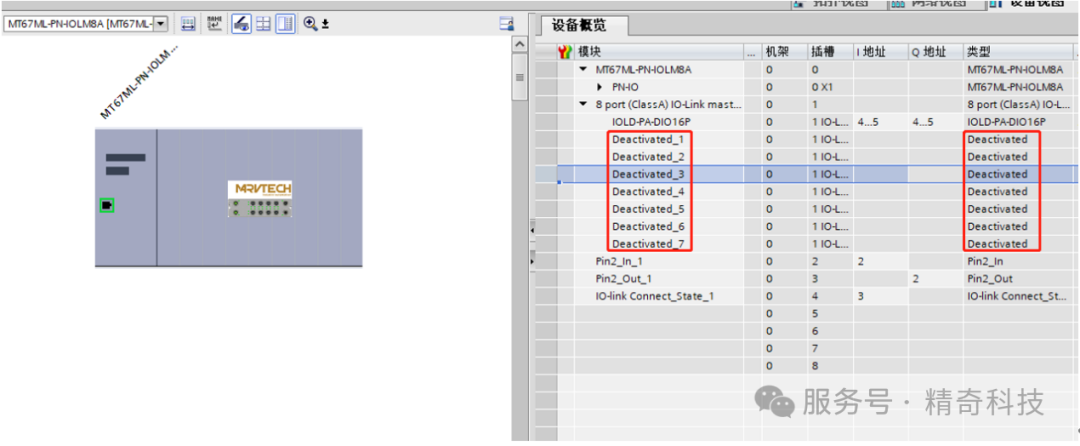

1、不用的空位一定要补空，即保留“Deactivated_N”。

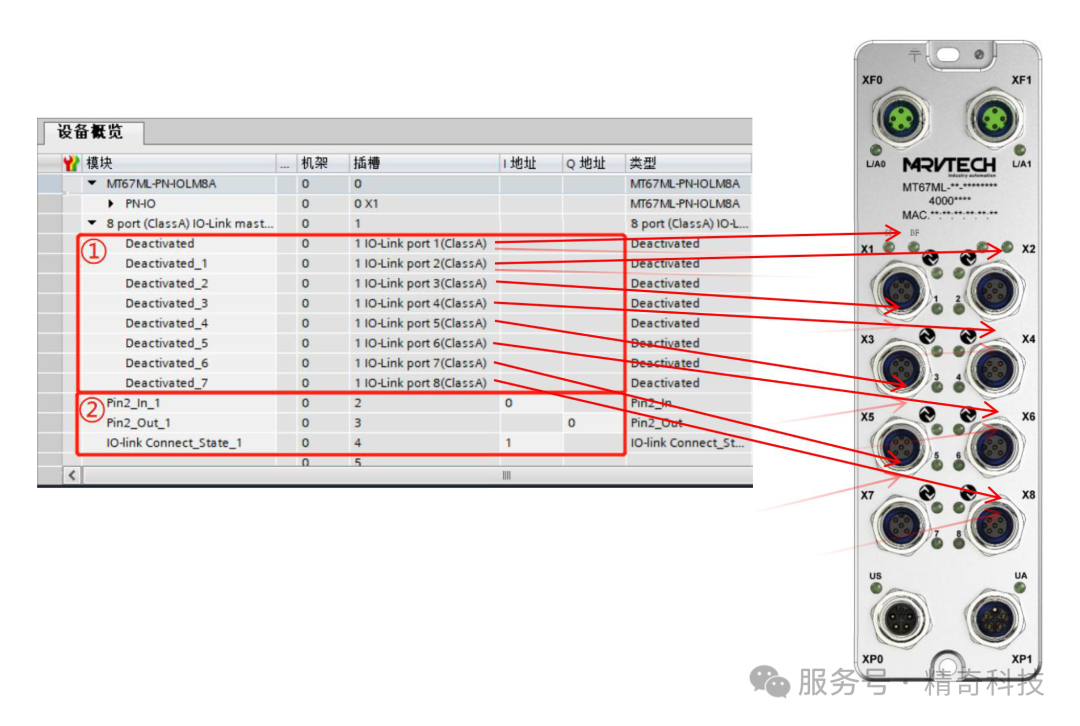

2、对于插槽的配置对应关系如下：
①如图所示，根据实际需要配置端口X1……X8所连接的从站模块。
②Pin2_In_1表示端口X1……X8输入信号，如图
对应PLC内地址为：I0.0……I0.7。
Pin2_Out_1表示端口X1……X8输出供电开关，如图
对应PLC内地址为：Q0.0……Q0.7。
IO-link Connect_State_1表示端口X1……X8的从站连接状态，如图对应PLC内地址为：I1.0……I1.7。0：连接状态 1：未连接状态，端口设定为“Deactivated_N”的端口连接状态为0
快速使用指南2
精奇MT67ML-PN-IOLM8A模块与西门子PLC样例
一、插槽配置示例

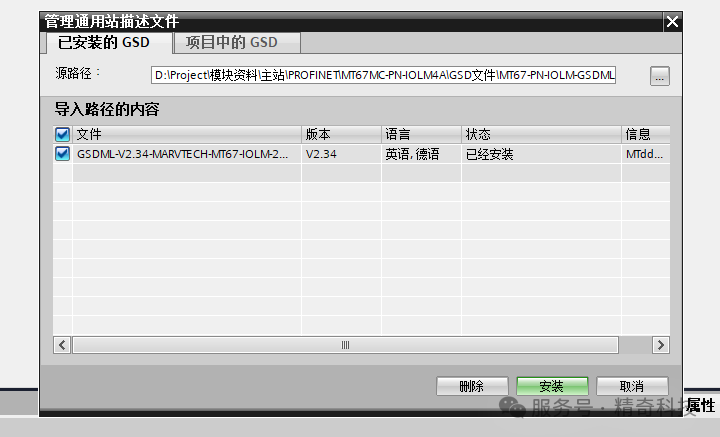

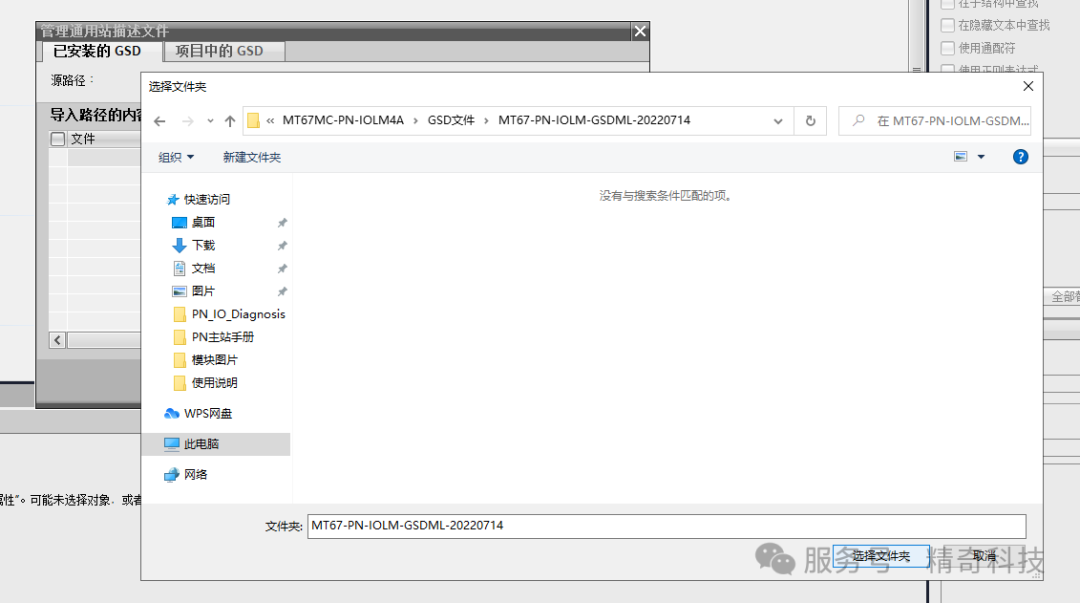

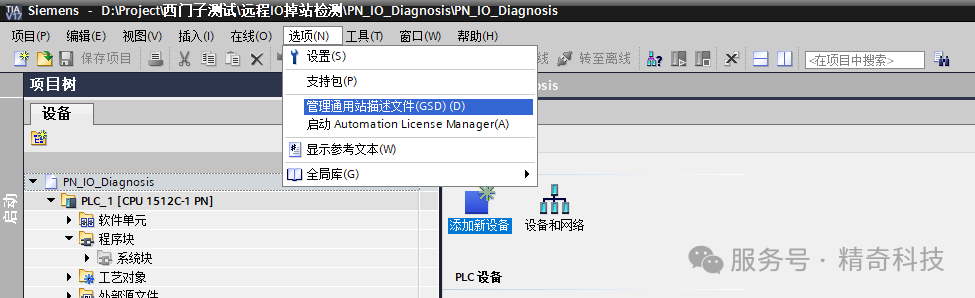

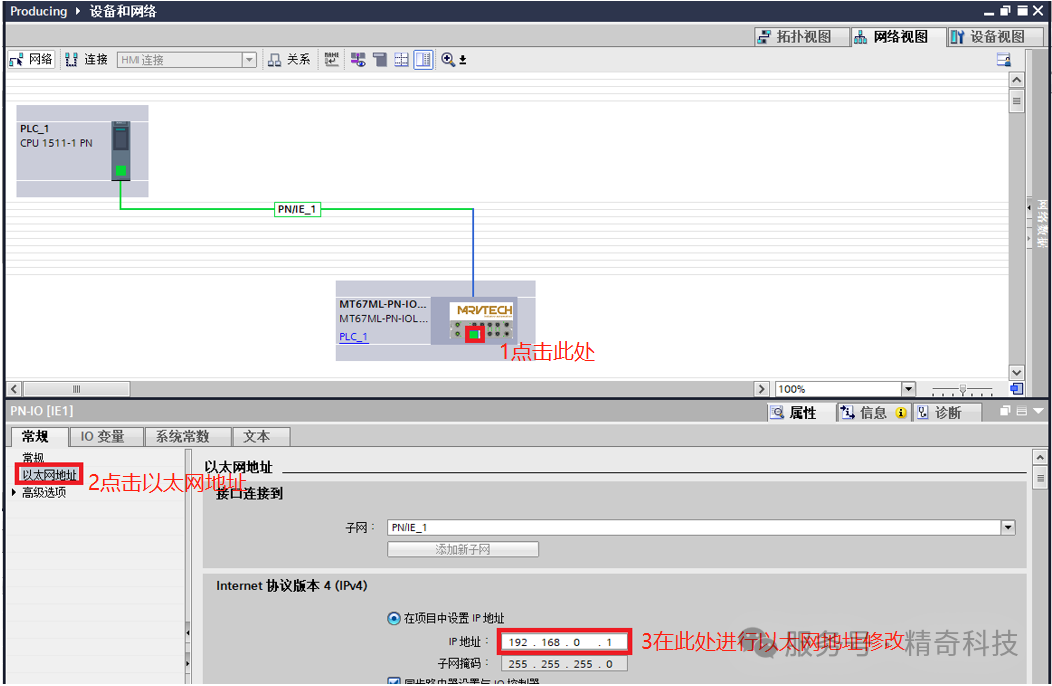

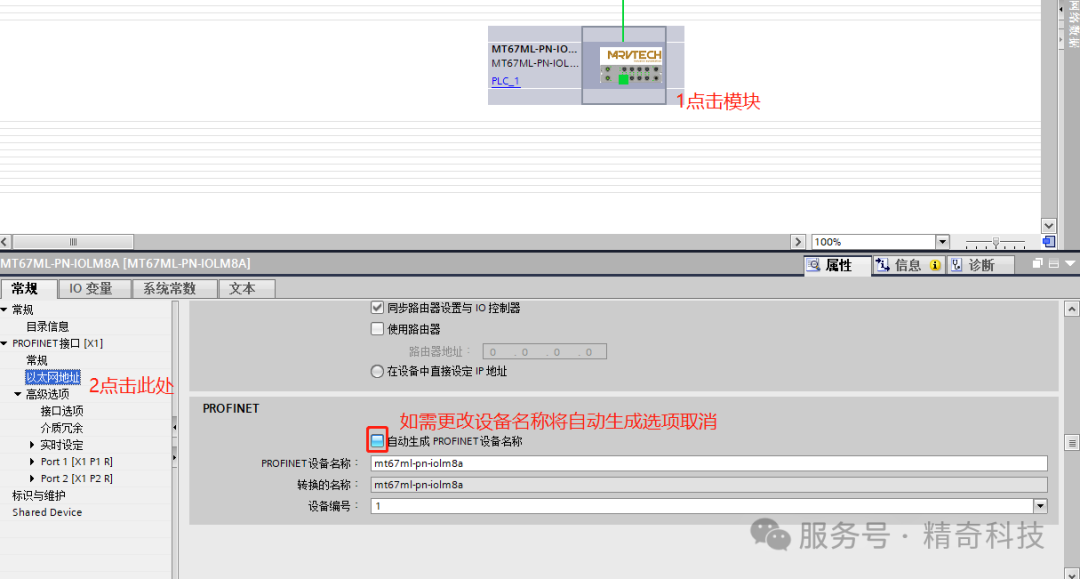

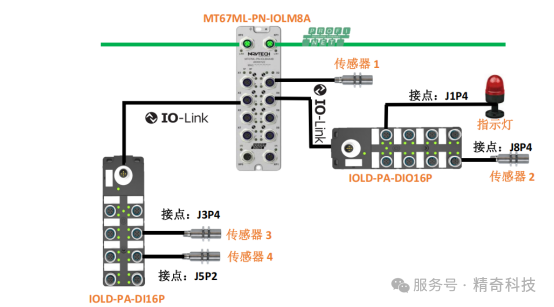

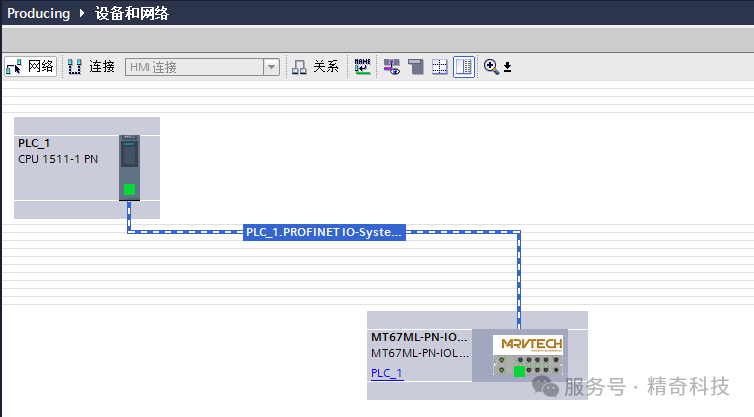

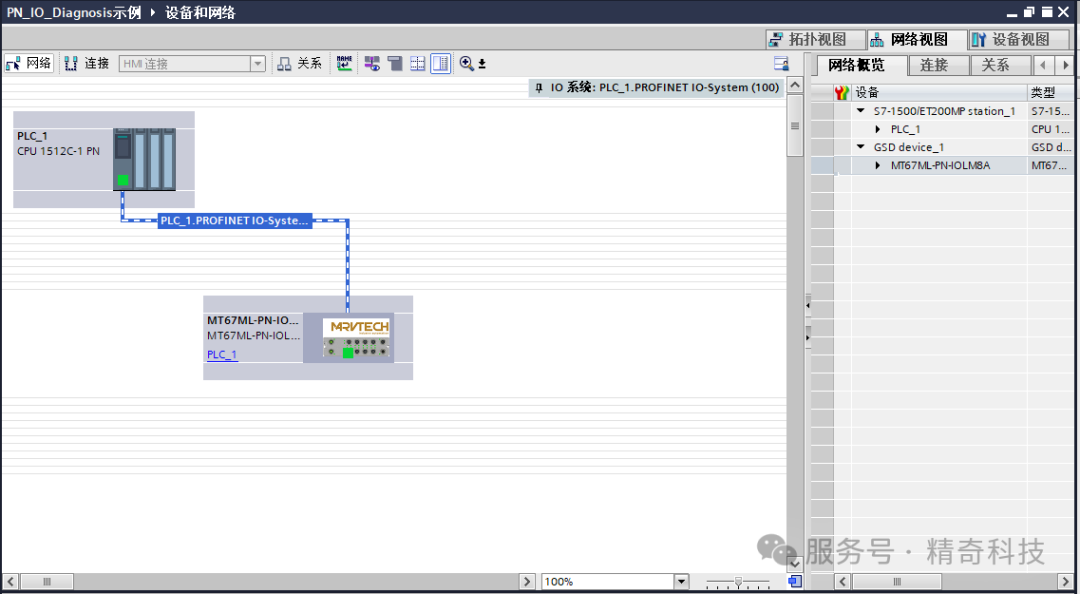

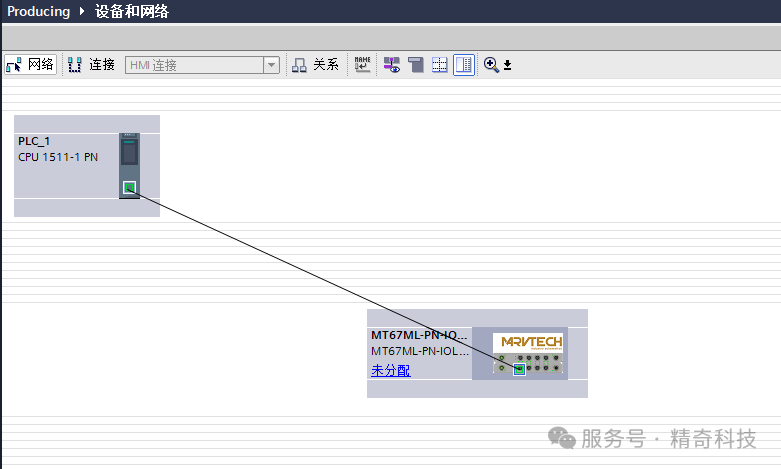

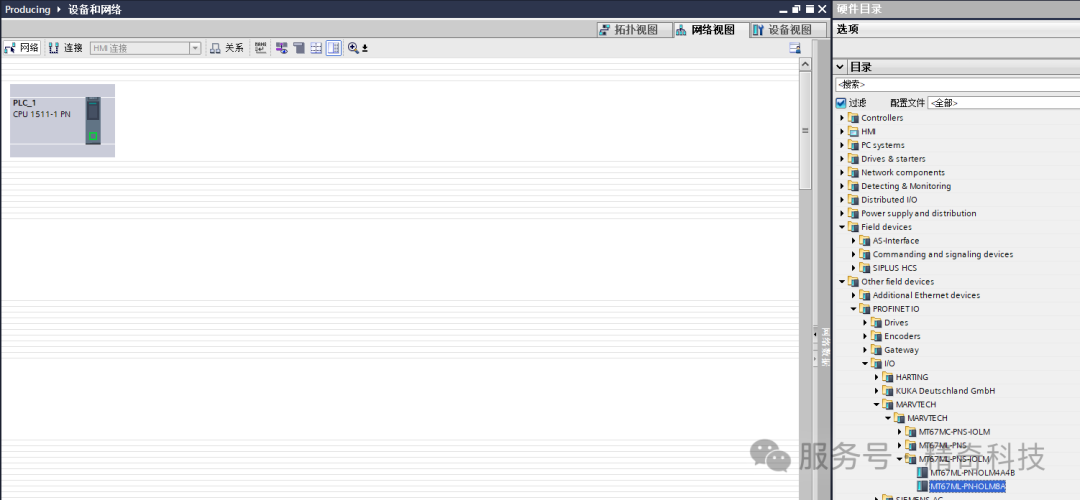

硬件网络连接如下图所示

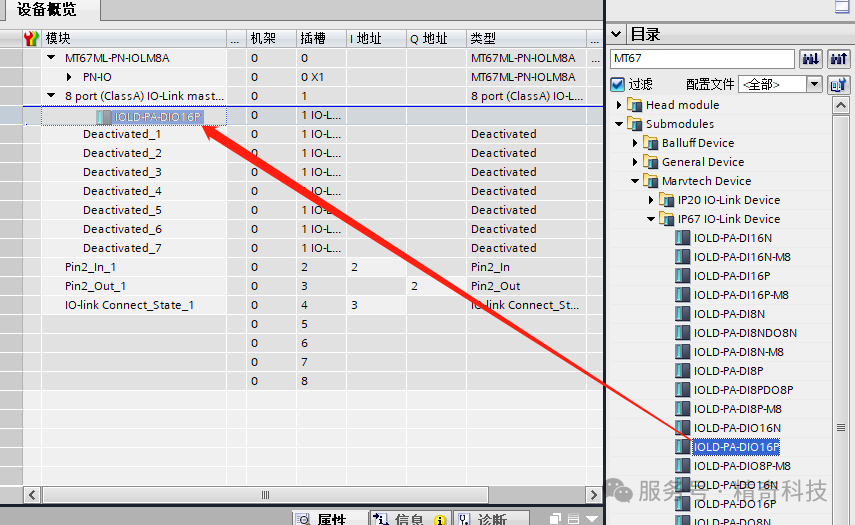

插槽配置如下所示
输入、输出地址可以根据需要自行更改，

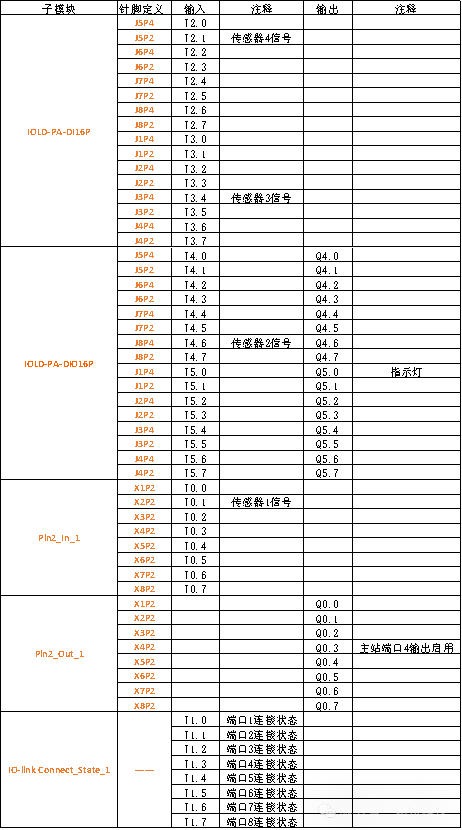

各部件对应地址
*其他从站详细信息参见《IOLD-PA系列IO模块使用说明书》 《IOLD-PA-M8系列IO模块使用说明书》 《IOLD-PAV系列IO模块使用说明书》 《IOLD20-PA系列IO模块使用说明书》《IOLD-PA-AIO8-VI使用说明书》 《IOLD-PA-AIO8-TR使用说明书》
二、模块在线检测
Profinet 支持集成诊断的概念，同时发生的每个单独错位或若干错误将从 IO设备传送到 IO 控制器。对于诊断可进行以下操作：检查自动化系统的当前状态（状态驱动的诊断）。用户可以通过编程软件中的DeviceStates功能块指令对分布式 IO 设备的站状态和子模块进行诊断：

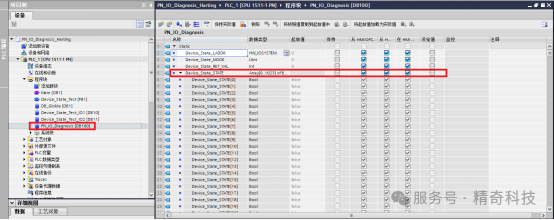

在全局数据块中创建数据类型为 Array of BOOL 数组(名字和序号不限)，数组 0~1023 共计1024 个元素

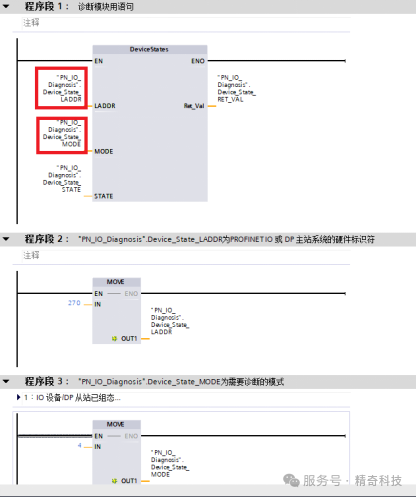

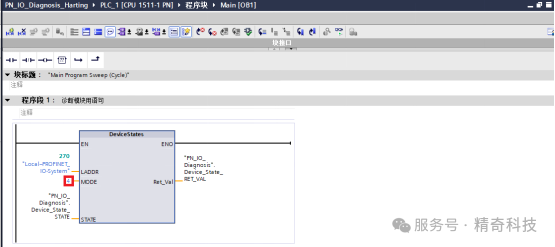

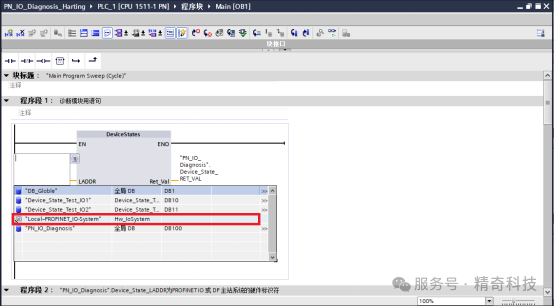

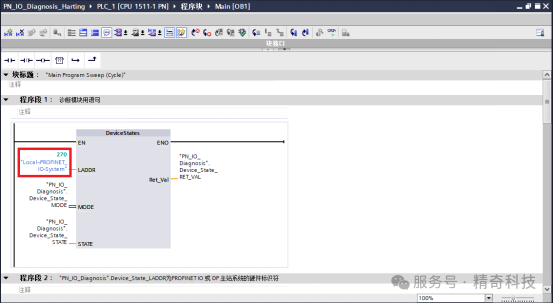

在 OB 块中调用 DeviceStates 指令，双击 LADDR 引脚，选择需要诊断的I/O 系统。如图所示：

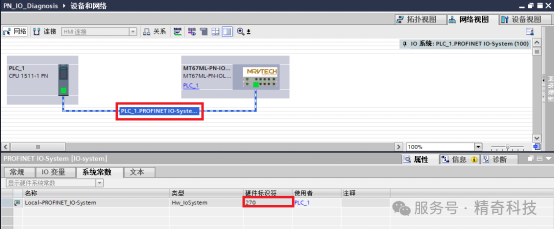

得到对应硬件标识符。
该硬件标识符是由硬件连接处得来。
然后设定监控内容。
使用 MODE 参数可读取状态信息。可读取整个 PROFINET IO 主站系统的下列一条状态信息：
•1：IO 设备/DP 从站已组态
• 2：IO 设备/DP 从站故障
• 3：IO 设备/DP 从站已禁用
•4：IO 设备/DP 从站存在
• 5：出现问题的 IO 设备/DP 从站。例如：
⚪ 维护要求或建议
⚪ 不可访问
⚪ 不可用
⚪ 出现错误
我们这里选取4，即IO 设备/DP 从站存在。
对于程序中如果需要在监视中对硬件标识符和监控内容需要修改可以设定变量，模块“State”处填入最初建立的数组，

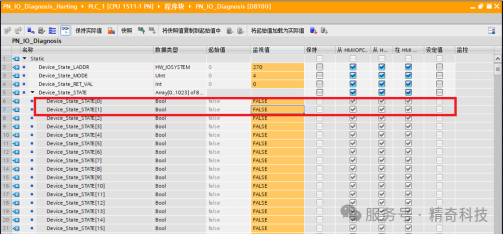

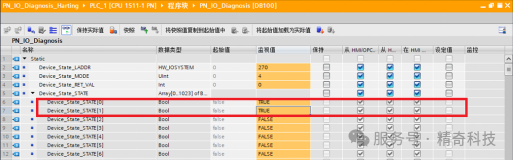

将程序载入PLC后对，数据块进行监控，当模块没有联网时监视值是FALSE，
待模块连接入网络后，模块对应的监视值变为TURE,
数组元素的编号对应设备号如下图圈出，该设备对应数组元素[1],
如还需了解其他内容，可以查看编程软件中关于此命令的帮助信息。
同样，对于主站模块所连接的从站模块是否在线可使用ModuleStates 指令，设定方法与DeviceStates方式相同，具体方法可参考编程软件的指令帮助。
